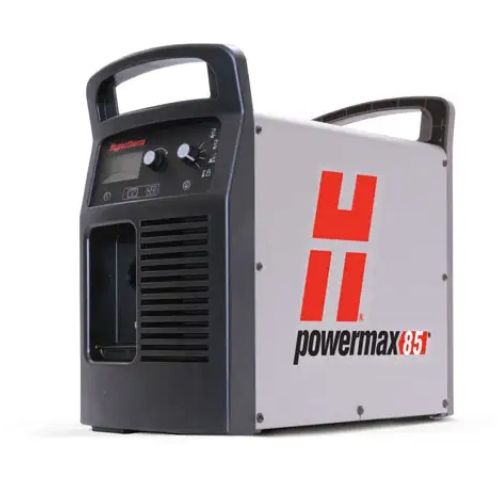

El principal sistema para el corte de 25 mm (1 pulg.), el Powermax85® tiene las mismas prestaciones y opciones que el Powermax65®, pero con mayor potencia por una corriente de salida de 85 A. Diseñado para optimizar el tiempo de operación y la productividad, el sistema ofrece lo último en innovaciones tecnológicas, como la tecnologÃa Smart Senseâ„¢ para ajustar automáticamente la presión de gas. Con una variedad de estilos de torcha Duramaxâ„¢, los operadores pueden seleccionar fácilmente la herramienta correcta para el trabajo: corte o repelado manual, automatización portátil, mesas X-Y y corte o repelado robótico.
SOLICITAR COTIZACIÓN
Galeria PMX 85
APLICACIONES
CARACTERISTICAS
Máxima productividad
Concluye los trabajos más rápido con velocidades de corte una y media veces mayores que las del oxicorte en acero al carbono de 12 mm (1/2 pulg.)
El corte superior y la calidad del repelado le permiten consumir menos tiempo en la rectificación y preparación de los bordes
Múltiples estilos de torcha fáciles de usar le permiten manejar una amplia variedad de trabajos con el mismo sistema
Fácil de usar para corte y repelado
No es necesario cambiar la presión de aire - La tecnologÃa Smart Senseâ„¢ asegura que siempre esté bien regulada
La tecnologÃa SpringStartâ„¢ asegura un arranque constante y una torcha más confiable
Corte con arrastre a plena salida con un escudo frontal patentado que reduce la acumulación de escoria y facilita el corte
Resistente y confiable
La confiabilidad Hypertherm Certifiedâ„¢ asegura un rendimiento máximo incluso en las condiciones más difÃciles
Las torchas Duramax™ están concebidas para resistir al calor e impactos de altura
ESPECIFICACIONES
Voltajes de entrada | CSA | 200 – 480 V, 1-F, 50/60 Hz 200 – 600 V, 3-F, 50/60 Hz |
---|---|---|
CE | 380/400 V, 3-F, 50/60 Hz | |
Corriente de entrada a 12,2 kW | CSA | 200/208/240/480 V, 1-F, 70/68/58/29 A 200/208/240/480/600 V, 3-F, 42/40/35/18/17 A |
CE | 380/400 V, 3-F, 20,5/19,5 A | |
Corriente de salida | 25 a 85 A | |
Voltaje de salida nominal | 143 VCD | |
Ciclo de trabajo a 40 °C | CSA | 60% a 85 A, 230 – 600 V, 3-F 60% a 85 A, 480 V, 1-F 50% a 85 A, 240 V, 1-F 50% a 85 A, 200 – 208 V, 3-F 40% a 85 A, 200 – 208 V, 1-F 100% a 66 A, 230 – 600 V, 1/3-F |
CE | 60% a 85 A, 380/400 V, 3-F 100% a 66 A, 380/400 V, 3-F |
|
Voltaje en circuito abierto | CSA | 305 VCD |
CE | 270 VCD | |
Dimensiones con manijas | 500 mm P, 234 mm A, 455 mm L | |
Peso con torcha 7,6 m | CSA | 32 kg |
CE | 28 kg | |
Alimentación de gas | Aire sin aceite, limpio y seco o nitrógeno | |
Presión y rango de flujo de entrada de gas recomendados |
Corte: 189 l/min a 5,9 bar repelado: 212 l/min a 4,8 bar |
|
Longitud cable potencia de alimentación | 3 m | |
Tipo fuente de energÃa | Inversor – IGBT |
DATOS OPERATIVOS
Capacidad | Espesor | Velocidad de corte |
---|---|---|
Corte |
||
Recomendado | 25 mm (1 pulg.) | 500 mm/min (20 pulg/min) |
32 mm (1-1/4 pulg.) | 250 mm/min (10 pulg/min) | |
Corte de separación (corte manual) | 38 mm (1-1/2 pulg.) | 125 mm/min (5 pulg/min) |
Perforación * | 20 mm (3/4 pulg.) |
* Capacidad de perforación para uso manual o con control de altura de la antorcha automático
Capacidad | Tasa de remoción de metal | Perfil de la ranura |
---|---|---|
Ranurado |
||
Ranura común | 8,8 kg/h |
5,8 mm P x 7,1 mm A |
Tabla de corte producción
Material | Espesor | Corriente | Velocidades de corte de producción * | ||
---|---|---|---|---|---|
pulgadas | mm | A | pulg/min | mm/min | |
Acero al carbono | 1/4 | 6 | 85 | 160 | 4400 |
1/2 | 12 | 85 | 56 | 1600 | |
3/4 | 20 | 85 | 29 | 680 | |
Acero inoxidable | 1/4 | 6 | 85 | 164 | 4600 |
1/2 | 12 | 85 | 48 | 1400 | |
3/4 | 20 | 85 | 24 | 570 | |
Aluminio | 1/4 | 6 | 85 | 172 | 4900 |
1/2 | 12 | 85 | 68 | 1930 | |
3/4 | 20 | 85 | 37 | 880 |
*Las velocidades de corte de producción son el resultado de las pruebas de laboratorio hechas por Hypertherm.
Las velocidades de producción son cerca del 80% de la máxima.
Las velocidades de corte para una calidad de corte óptima pueden variar a base de las diferentes aplicaciones.
Consulte el manual del operador para más detalles.
